现在无论是机械行业还是其他需要三维建模的行业，UG这款软件的应用非常广泛，也受到大家的热捧，这是为什么呢？因为这款软件的功能十分强大。今天我们就简单了解一下用UG怎么进行齿轮建模。这里就以UG10.0为例进行学习，希望能帮到大家，谢谢！

工具/原料

• 电脑一台
• UG10.0软件

UG齿轮建模

1. 1

   在进行齿轮建模之前，我们需要有齿轮的一些参数。当我们有了这些参数以后，才能进行建模。下图即是我们此次建模所用到的齿轮参数。


   (资料图)

2. 2

   有了齿轮参数之后，我们就可以开始建模了，首先我们打开UG10.0，下图是打开之后的窗口。

3. 3

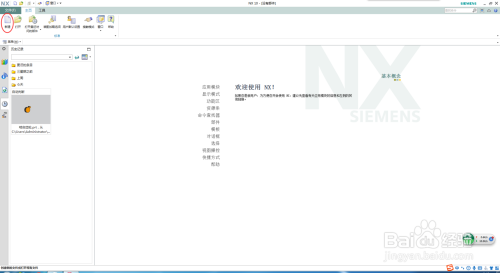

   打开UG10.0以后，我们点击新建按钮，如图所示

4. 4

   点击新建按钮之后进入下图所示界面。然后我们选择建模，然后根据自己的情况给齿轮命名，然后选择要保存的地址。如图二所示。

5. 5

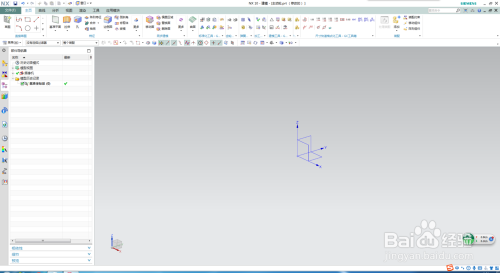

   然后我们进入下图所示界面，开始进行建模。

6. 6

   齿轮建模我们不需要进入草图环境，可直接在下图标识中的“齿轮建模-GC工具箱”里直接进行齿轮建模。如图所示：

7. 7

   我们选择第一个图标，把鼠标移到该图标下，不点击，会显示：柱齿轮建模，就点击这个，另外一个按钮是锥齿轮建模，这里我们选择柱齿轮进行学习。如图

8. 8

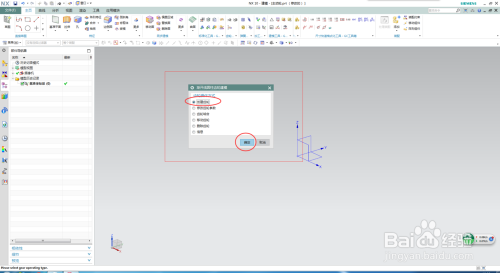

   点击柱齿轮建模以后，会弹出下图所示的对话框，我们选择“创建齿轮”，点击确定。

9. 9

   然后又弹出下图所示对话框，我们选择“斜齿轮”，“外啮合齿轮”，“滚齿”

   点击确定。

10. 10

    然后弹出渐开线圆柱齿轮参数对话框，我们把先前的参数依次对应填入表中，点击确定。如图所示：

11. 11

    然后进入下图界面。

12. 12

    这里我们要定义的矢量对象即：齿轮中心线所在位置，我们就选择其中一个坐标轴来作为齿轮的中心线所在位置吧。如图：

13. 13

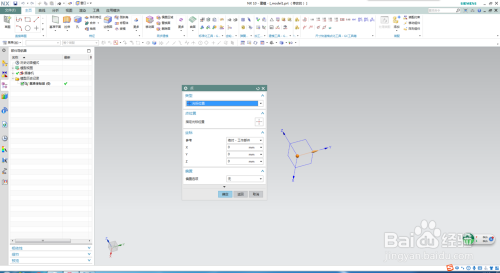

    确定之后，进入下图界面，这个对话框是进行齿轮的位置设置的，之前进行了中心线的设置，但是对具体的位置没有设定，这个对话框就是对齿轮位置进行具体设定的，根据个人需要进行设定。

14. 14

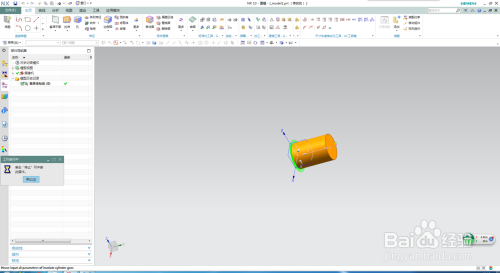

    设定好位置之后点击确定，等待一会儿，齿轮就建好了，是不是很神奇!

    END

注意事项

• 细心操作，孰能生巧，还有跟多齿轮的建模方法，这个是比较简单的一种
• 互相交流学习，谢谢！
